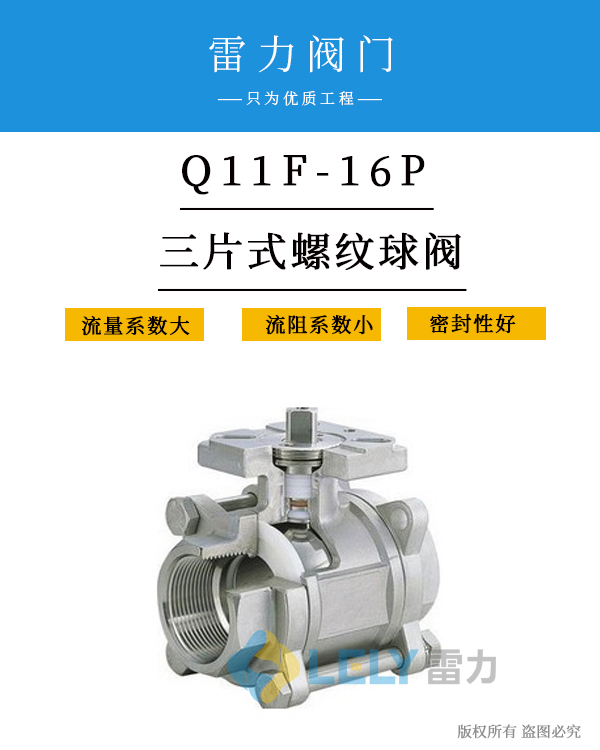

三片式螺紋球閥Q11F-16P

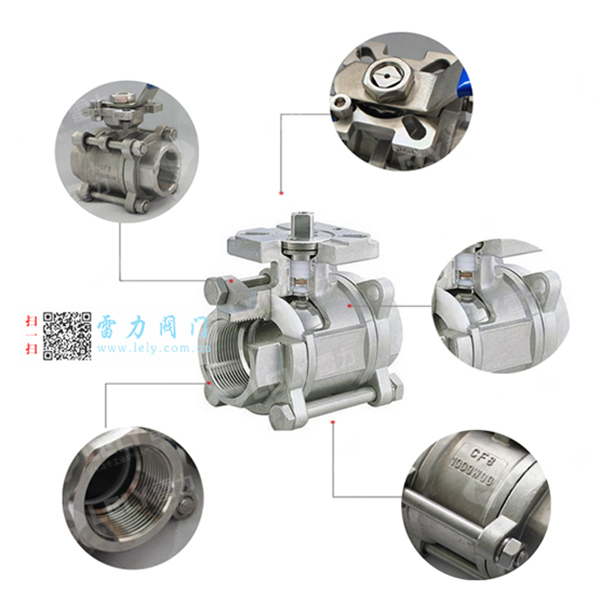

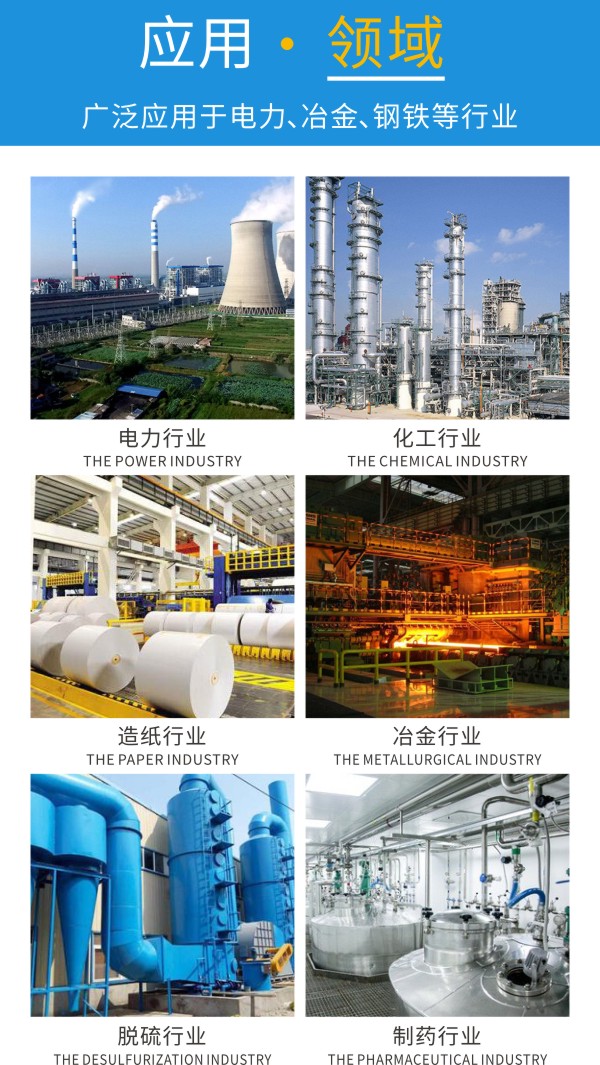

三片式螺紋球閥Q11F-16P（3-PC）是螺紋球閥系列其中之一，其主要應用于脫硫系統中的空氣系統、氧化空氣系統、壓縮空氣系統。脫硝系統中的主要應用在還原劑輸送系統、稀釋水輸送系統、爐前噴射系統和儀用空氣系統起到啟閉或者調節作用。
三片式螺紋球閥Q11F-16P（3-PC）按照驅動方式可分為：手動、電動、氣動

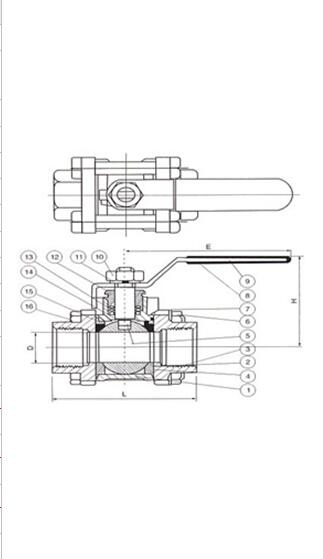

零部件材質：
|
序號
|
零件名稱
|
材質
|
||
|
不銹鋼
|
碳鋼
|
 |
||
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
|
8
|
手柄套
|
塑料Plastic
|
塑料Plastic
|
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
|
主要尺寸：
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
一、開啟過程
在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、關閉過程
關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
手輪轉動的 后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
